LZZBJ9-12/150B/2S电流互感器

原理、应用与选型指南 – 专业电力设备技术详解

1. LZZBJ9-12/150B/2S电流互感器概述

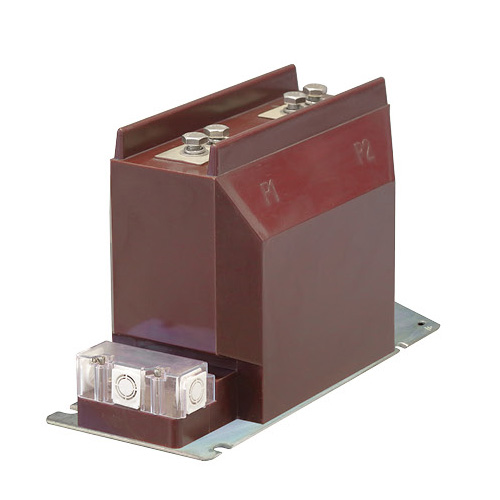

LZZBJ9-12/150B/2S是一种环氧树脂浇注全封闭支柱式结构的电流互感器。它的设计符合国际电工委员会IEC60044-1和中国国家标准GB1208《电流互感器》的要求，保证了产品在国际和国内市场上的通用性和可靠性。

这种互感器适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，主要作电能计量、电流测量和继电保护用途。其全封闭结构设计使其具有良好的耐污染和防潮性能，能够适应各种恶劣环境条件。

型号含义解析

了解型号命名规则有助于更好地选择和应用该产品：

• L：电流互感器
• Z：支柱式
• Z：浇注绝缘
• B：带保护级
• J：加大容量
• 9：设计序号
• 12：额定电压（12kV）
• 150：浇注体宽度为150mm
• B：设计代号
• 2S：热稳定电流时间

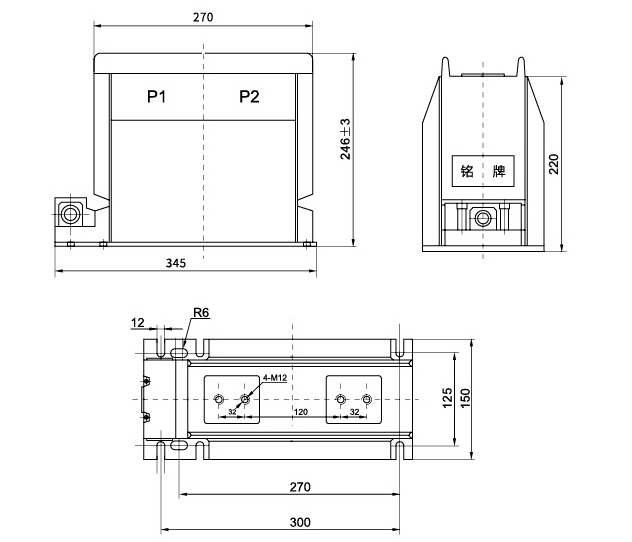

LZZBJ9-12/150B/2S电流互感器结构示意图

2. 技术参数与性能特点

主要技术参数

LZZBJ9-12/150B/2S电流互感器具备以下主要技术参数：

• 额定绝缘水平：12/42/75kV
• 额定二次电流：5A或1A（可根据用户需求设计）
• 局部放电水平：符合GB1208《电流互感器》标准
• 污秽等级：Ⅱ级
• 仪表保安系数：FS≤10

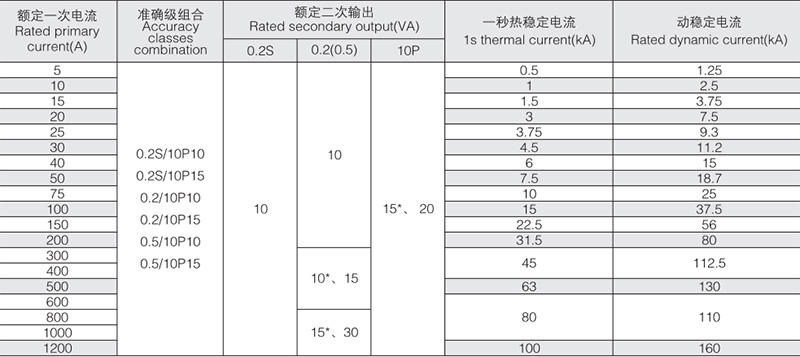

准确级组合与额定输出

这款互感器提供了多种准确级组合，满足不同应用场景的精度要求：

产品型号	额定电流比 (A)	级次组合	额定输出 (VA)	保护级
LZZBJ9-12/150B/2S	5/5	0.2S/10P、0.2/10P、0.5/10P	10	10P15
	10/5	0.2S/10P、0.2/10P、0.5/10P	10	10P15
	15/5	0.2S/10P、0.2/10P、0.5/10P	10	10P15
	20/5	0.2S/10P、0.2/10P、0.5/10P	10	10P15

测量级可选0.2、0.5、0.2S、0.5S级，保护级可选用10P10、10P15、10P20等等级，用户可根据实际需求进行选择。

性能特点

LZZBJ9-12/150B/2S电流互感器具有以下显著特点：

1. 安全可靠：采用全封闭结构，具有良好的绝缘性能和防爆性能，能够保证操作人员的安全。
2. 精度高：采用先进的电磁感应原理，具有精度高、线性好、稳定可靠等特点，能够满足各种电力计量和保护的要求。
3. 安装方便：采用支柱式安装方式，安装简单方便，能够节省安装空间和时间。
4. 维护简单：采用环氧树脂浇注全封闭结构，无需定期维护，能够降低维护成本和工作量。

3. 工作原理与结构设计

工作原理

电流互感器的基本原理是电磁感应原理。其基本结构由闭合的铁心和绕组组成：

当一次绕组中有电流通过时，铁心内会产生磁通，这个磁通会在二次绕组中感应出电动势，从而产生电流。根据电磁感应原理，感应电动势的大小与一次绕组中的电流成正比，与二次绕组的匝数成正比。因此，通过测量二次绕组中的电流，就可以间接测量出一次绕组中的电流。

结构设计

LZZBJ9-12/150B/2S采用环氧树脂浇注全封闭支柱式结构，这种设计具有以下优点：

• 全封闭结构：防止灰尘、湿气和腐蚀性气体进入内部，提高产品使用寿命
• 环氧树脂浇注：具有良好的绝缘性能和机械强度，耐局部放电性能优异
• 支柱式设计：安装方便，节省空间，适合中置式开关柜等多种开关柜型
• 加强型设计：150mm的浇注体宽度提供了更好的绝缘性能和机械稳定性

4. 主要应用领域

电能计量

在电力系统中，精确的电能计量关系到贸易结算和能源管理。这款互感器的高精度特性（可达0.2S级）使其成为电能计量的理想选择。

电流测量与监控

用于电力系统的实时负荷监测、功率因数分析和运行状态评估，为调度人员提供准确的数据支持。

继电保护

在电力系统发生故障检测、过载或短路时，互感器能够提供精确信号触发保护装置，快速切断故障电路。

新能源领域

近年来，这款互感器也广泛应用于风力发电和太阳能发电系统，用于测量电流和保护电力设备。

LZZBJ9-12/150B/2S电流互感器在开关柜中的应用示意图

5. 安装、使用与维护指南

安装注意事项

1. 安装前检查：安装使用前应检查产品绝缘及接地螺栓接地是否良好。
2. 避免开路：产品的任何一个二次绕组均不允许开路，否则将在二次回路中感应高电压危及人身和设备安全。
3. 正确接线：安装时将一次出线螺钉压紧，保证接触可靠。
4. 环境考虑：安装时应考虑环境条件，避免安装在有强烈振动、腐蚀性气体或过度潮湿的场所。

使用与维护

1. 保持清洁：产品应经常保持清洁，定期将产品从线路上隔离，拭去其上的灰尘和其它杂物。
2. 定期检查：如发现环氧树脂浇注体有裂缝时，应立即进行绝缘试验，并彻底检查产品内部有无故障发生。
3. 长期停用后的检查：产品经长期停用或储存后，再度使用时必须检查绝缘是否良好。
4. 专业维护：建议由专业技术人员进行定期维护和检测，确保设备始终处于良好状态。

特别注意：电流互感器的二次侧绝对不允许开路运行，这会产生危险的高电压，可能损坏设备并危及人身安全。不使用绕组应短接。
