LZZBJ9-10型电流互感器
一、电流互感器说明
LZZBJ9-10系列电流互感器是户内环氧树脂浇注支柱式全工况产品，专为10KV及以下电力系统设计，适用于电流测量监控(0.5级)、电能计量（0.2S级）及继电保护（10P10或10P20）场景。采用全封闭浇注工艺，-5℃~40℃宽温运行，适配国家电网、南方电网等恶劣工况需求，常用于中置柜、环网柜等设备的配件。
LZZBJ9-10A型
A型为标准结构电流互感器，二次输出端子可选配防尘保护盖，适用于常规开关柜安装。

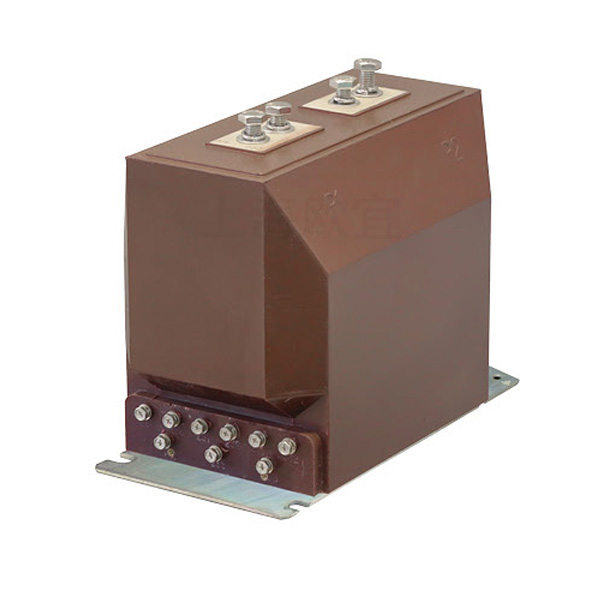

LZZBJ9-10C型
C型采用多绕组输出设计，适合定制及要求比较高的环境。订购前需要确认能否生产。
LZZBJ9-10QB6型
QB6型为系列中体积最小的型号，最大支持双绕组输出，专为空间小的安装环境设计。
| 型号 | 尺寸特点 | 适用一次电流范围 | 绕组数量 |
| LZZBJ9-10A | 标准 | 5A~3150A | 双绕组（标配） |
| LZZBJ9-10C | 紧凑型（减少长度） | 5A-3150A | 多绕组（可定制） |
| LZZBJ9-10QB6 | 体积最小（减30%） | 5A-600A | 最大双绕组 |

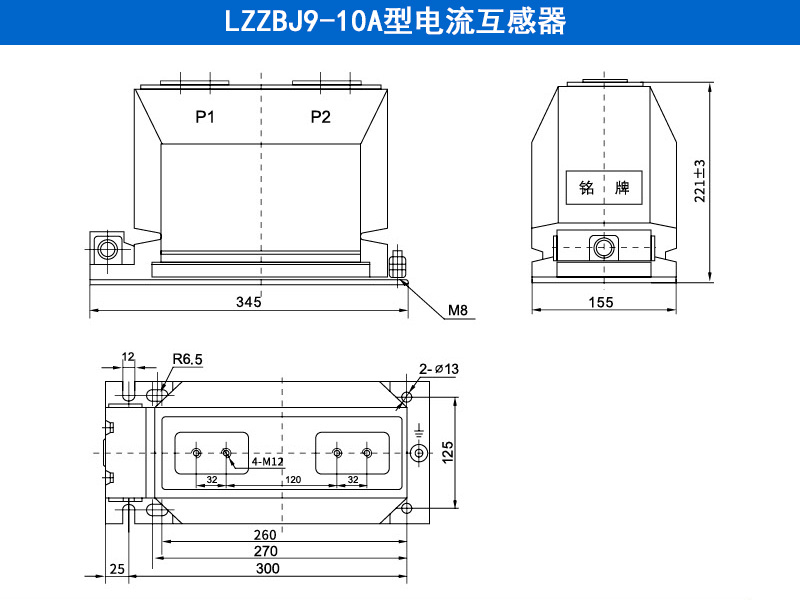

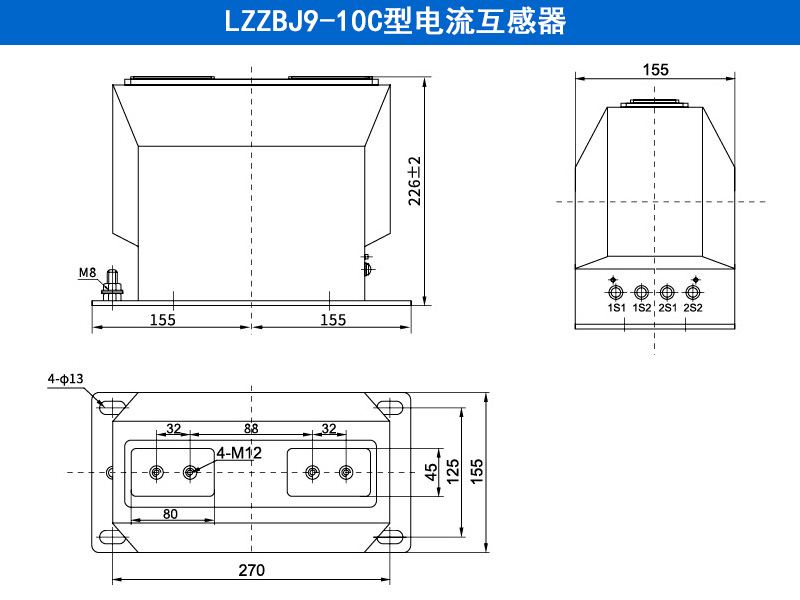

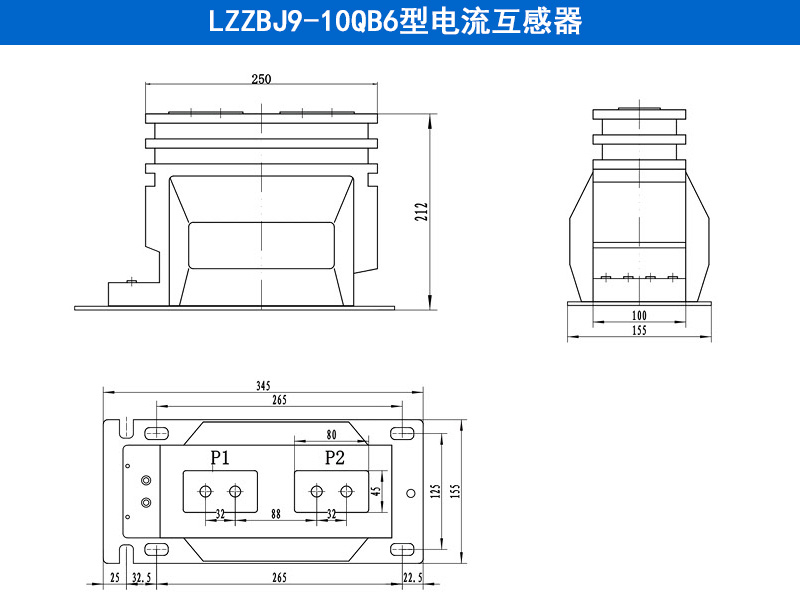

二、LZZBJ9系列电流互感器的外形尺寸图
三、LZZBJ9系列电流互感器选型及参数表
| 型号 | 电流变比(可选） | 准确级组合(可选) | 一秒热稳定电流 |
| LZZBJ9-10A | 5A-3000/5A | 0.2S/0.5/10P10 | 0.8~80KA |
| LZZBJ9-10C | 5A-3000/5A | 0.2S/0.5/10P10 | 0.8~80KA |
| LZZBJ9-10QB6 | 5A-1000/5A | 0.5/10P10 | 0.8~56KA |
需要更详细的产品规格书及最新资料，可联系客服索取。
四、电流互感器LZZBJ9-10型号含义解析
L：电流互感器
Z：支柱式结构
Z：浇注绝缘
B：带保护级
J：加大容量
9：设计序号
10：额定电压10kV（10000伏）
五、应用场景
- 典型项目：国家电网变电站、南方电网改造工程、冶金/化工高污秽厂区配电系统。
- 适配设备：KYN28A-12中置柜、XGN15-12环网柜、光伏升压站保护柜。
五、采购须知：
定制服务：支持非标变比（例:20/1A)、三绕组结构、防尘盖选项（如LZZBJ9-10A）
交货周期：标准型号3-5天，定制型号4-7天。
质保：1年保修，售后热线：021-31261887
六、知识科普
❓Q1：LZZBJ9-10电流互感器能否用于热带雨林地区？
✅ 能！环氧浇注体耐湿热，通过日均湿度≤95%无凝露测试
❓ Q2：计量柜为何推荐0.2S级？
✅ 0.2S级在1%~120%额定电流区间误差≤±0.2%，优于普通0.5级，适合高精度计费
❓ Q3：动稳定电流如何影响选型？
✅ 该参数反映短路电流承受能力，需匹配系统短路容量（例：2000/5型号动稳定达157.5kA）
